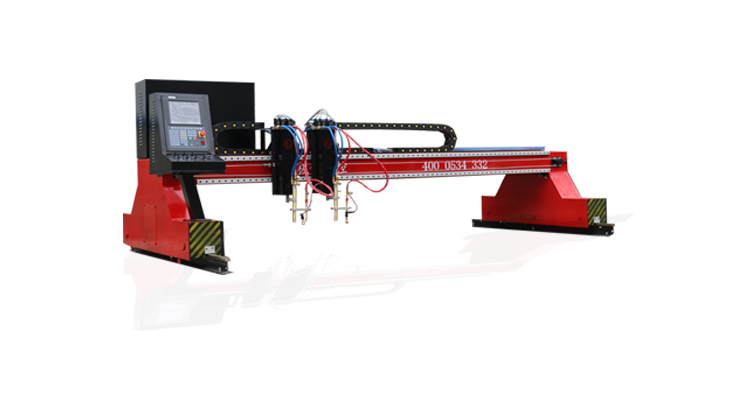

板管一體龍門式數控切割機
專業策劃 量身設計 精細生產 高效服務行業
* 數控龍門切割機部分和用于夾持旋轉管材的床身部分,切割機部分由數控操作臺和切割機構組成
* 數控操作臺底部滑動設于縱向?qū)к壣?中部設有橫向?qū)к?切割機構設于橫向?qū)к壱欢松?/span>
* 床伸部分采用長方體框架結構,左端載物臺上設有旋轉軸既可以切割圓管，又可以切割平板
* 機床采用高剛性設計，經過二次時效處理，充分消除內應力。機床精度長時間穩定不變，保證整機切割精度。
* 機床動梁采用方管焊接結構，整體鋼性好、強度高，各個導引面都經過精密機械加工,確保各移動體的正確定位，造形美觀、運行平穩，通過有限元分析優化，使其在告訴運行中的動態性能更優，大幅度提高了整機的切割精度。
* 采用專業的數控切割軟件，易學、易用、降低操作人員要求，大幅度提高工作效率。配合專業軟件，可實現各種圖形和文字的即時加工。使用簡單、靈活、方便。
* 兩端架體單邊驅動采用拉開式三點定位，雙邊驅動采用對稱處理，重心穩定，保證了良好的動態平衡。
技術參數:
* 機器名稱：板管一體龍門式數控切割機
* 機器型號：DF-GB3580_4580
* 板材加工幅面：3500mm*8000mm
* 加工管材尺寸：圓管#30--500mm
* 加工管材長度：3000mm/4000mm/5000mm/6000mm
* 移動精度：0.01mm/步
* 整機運行速度：12000mm/min
* 驅動方式：步進電機 龍門雙驅結構
* 板材操作系統：北京斯達峰、北京斯達特、上海交大
* 管材操作系統：方菱二軸版套料軟件
* 等離子類型：逆變式等離子電源
* 可選品牌：成都華遠、成都華榮、常州九圣
* 可選配等離子功率：63A、100A、120A、160A、200A、300A、400A
* 電源額定電壓及頻率：AC380V/50HZ
* 占地面積：5300mm/6300mm*2610mm
適用行業:
鈑金加工、機械、汽車、輪船、工具加工、石油機械、視頻機械、環保設備、廣告、金屬對外加工等各個加工制造行業
